Zergatik aukeratu torloju trapezoidala mugimendu lineal praktiko eta fidagarri baterako?
artikuluaren laburpena
Eragingailu zaratatsuak, kokapen ez-koherenteak, higadura goiztiarra edo "mystweetspot-in-ever-right" mantentze-programazioei aurre egin bazaizu, Dagoeneko ezagutzen duzu disko-mekanismo okerra aukeratzearen ezkutuko kostua. ABerunezko Torloju Trapezoidalaizan ohi da orekatuena erantzun erosleek errendimendu aurreikusgarria, kostu kontrolagarria eta fabrikazio zuzena behar dituztenean, batez ere abiadura eta karga moderatuak izateko.
Gida honek erosleen benetako puntuetan zentratzen da: aurrekontua gainditzen ez duen dimentsioa, erreakzioa gutxitzea gehiegizko ingeniaritzarik gabe, hautatzea. materialak eta azkoin motak bizitza luzerako, eta lotura eta porrota goiztiarra eragiten duten instalazio-akats arruntak saihestuz. bat ere lortuko duzu hornitzaile bati entrega diezaiokezu espezifikazio-zerrenda sinplea, torloju eta azkoin egokiak lehen aldiz jasotzeko.
Mina puntu ohikoena Erreakzioa eta errepikakortasun koherentea
Gehien ahaztutako faktorea Lerrokatze okerra eta fruitu lehorraren euskarria eskasa
Erabilera kasurik onena Mugimendu lineal errentagarria eta iraunkorra
Aurkibidea
- Eroslearen mina puntuak eta konponketa azkarrak
- Errendimendua bultzatzen duten oinarrizko kontzeptuak
- Hautapen-zerrenda eta Tamainaren Logika
- Materialak, gainazaleko tratamenduak eta fruitu lehorren aukerak
- Erreakzioa, eraginkortasuna eta posizionamendu-estrategiak
- Hutsegiteak ekiditen dituen instalazioa eta mantentze-lanak
- Trapezoidala vs Bola Torlojua vs Gerrikoa
- Zehaztapen praktikoen txantiloia
- Ohiko galderak
- Hurrengo Urratsak
Eskema
- Definitu hari trapezoidalaren geometria zer den erabilgarria higidura-sistem industrialetan.
- Bihurtu erosleen kexak diseinu eta hautaketa ekintzetara.
- Ibili urratsez urrats torlojuaren diametroa, beruna eta azkoin uztartzeko.
- Erakutsi hautsarekin, hezearekin, beroarekin edo ziklo handiko inguruneekin bat datozen material eta fruitu lehorren aukerak.
- Konparatu alternatibak, aukera barnean justifikatu ahal izateko eta gehiegizko ordainketa saihesteko.
- Eman zehaztapen-txantiloi argi bat eta erosleentzako prest dauden FAQ bat aurrekontuak azkarrago egiteko.
Eroslearen mina puntuak eta konponketa azkarrak
Zure egungo sistemak huts egiten badu, normalean huts egiten du aurreikusteko moduetan.Hona hemen arazo ohikoenak eta benetan laguntzen duen lehen zuzenketa.
- Erreakzioak posizioa "zahatsa" sentitzen du→ Erabili atzerapenaren aurkako azkoina, aurrez kargatutako azkoin bikoitza edo zure zehaztasun-helburuarekin bat datorren sake-maila kontrolatua.
- Lotura edo bat-bateko momentu-puntak→ Egiaztatu lerrokatzea, gehitu muturreko euskarri egokiak eta ziurtatu azkoinen karkasak ez dituela alboko kargak behartzen.
- Higadura azkarra edo metal hautsa→ Egiaztatu lubrifikazio-plana, kontuan hartu brontzezko/polimerozko fruitu lehorrak eta saihestu estalkiekin edo garbigailuekin kutsadura sartzea.
- Zarata eta bibrazioa→ Murriztu látigoa torlojuaren diametroa handituz, tarteko euskarria gehituz edo biraketa-abiadura jaitsiz berun aukeraren bidez.
- Motelegia edo motorraren karga gehiegi→ Berrikusi beruna/pitch, behar den abiadura eta eraginkortasunaren hipotesiak; sistema trapezoidalak optimizatu daitezke, baina ez asmatuz.
Disko trapezoidal baten abantaila nagusi bat mundu errealeko industria-inguruneetan barkagarria dela da. Zikinkeria, kolpeak kargatzen direnean edo noizbehinkako erabilera okerra dagoenean istorioaren parte da, ondo aukeratutakoaBerunezko Torloju Trapezoidalaegonkorra eta erabilgarri egon daiteke mantentze sinplearekin baino zehaztasunez mantentzea eskatzen du.
Errendimendua bultzatzen duten oinarrizko kontzeptuak

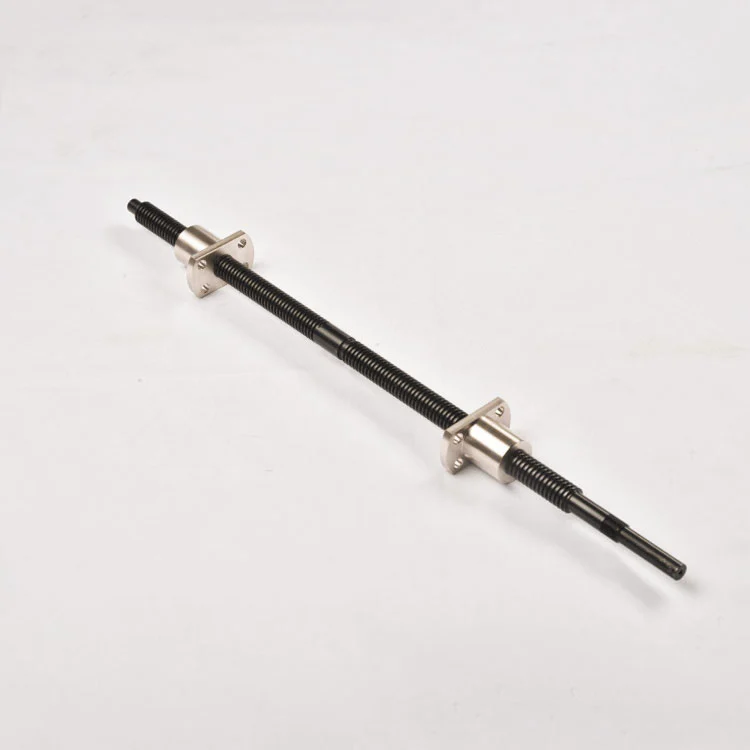

A Berunezko Torloju Trapezoidalapotentzia transmititzeko diseinatutako trapezio formako hari-profila erabiltzen du. Geometriak sendoa ematen du kargak eramateko gainazalak eta iraunkortasunaren, fabrikagarritasunaren eta mugimenduaren kontrolaren arteko konpromiso praktikoa. Produktu industrial askorentzat: igogailuak, doitzaileak, ateak, automatizazio-tresnak, marko medikoak, ontziratzeko ekipoak: hari-forma hau aukera bat izaten jarraitzen du, aurreikusteko portaera delako.
- Beruna eta zelaia: Pitch hari gailurren arteko distantzia da; beruna da bira bakoitzeko bidaia. Irteera anitzeko torlojuek beruna handitzen dute (bidaia azkarragoa) altuera aldatu gabe.
- Autoblokeatzeko joera: Trapezoideek karga jakin batzuen azpian atzera egiteari eutsi diezaiokete, eta hori altxatze bertikalerako eta segurtasunerako erabilgarria da.
- Eraginkortasuna: Orokorrean bola-torlojuak baino baxuagoak, baina sarritan onargarriak dira abiadura moderatuko eta lan-zikloetarako, batez ere sendotasunak eraginkortasun gailurra baino garrantzitsuagoa denean.
- Kargaren norabidea: Aplikazio asko karga axiala dira batez ere; alboko kargak giden bidez kudeatu behar dira, ez torloju/azkoin interfazearen bidez.
Irtenbide "onena" ez da beti eraginkortasun handiena; zure zehaztasuna, bizitza, zarata, kostua eta entrega-eskakizunak batera betetzen dituena da. Horregatik, hain zuzen, aukera trapezoidala kontratazio-zerrendetan agertzen jarraitzen du.
Hautapen-zerrenda eta Tamainaren Logika
Jatorri-arazo gehienak falta diren inputetatik datoz. Aurrekontua eskatu aurretik, zehaztu beheko funtsezkoak. Horrek birdiseinuaren begiztak murrizten ditu eta laguntzen du hornitzaileek konfigurazio egokia gomendatzen dute, generiko baten ordez.
| Zuk ematen duzun sarrera | Zergatik Garrantzitsua | Ohiko Akatsa |
|---|---|---|
| Beharrezko bidaia, abiadura eta lan-zikloa | Berun aukera, beroa, higadura-tasa eta motorraren tamaina zehazten ditu | Abiadura funtzio-ziklorik gabe zehaztea, gero berotzea eraginez |
| Karga axiala (estatikoa eta dinamikoa) | Hariaren tamaina, azkoinaren luzera eta material parekatzea ezartzen ditu | Talka-kargak edo kasurik txarreneko karga bertikala alde batera utzita |
| Muntatzeko metodoa eta amaierako euskarria | Desbideratzea, zartada eta lerrokatze-egonkortasuna kontrolatzen ditu | Torlojua "flotatzen" utzi eta zehaztasuna espero |
| Ingurumena (hautsa, ura, produktu kimikoak, tenperatura) | Gidarien materiala, estaldura, intxaurren aukeraketa, lubrifikazioa | Karbono altzairua hautatzea itxitura korrosibo batean |
| Erreakzio helburua eta errepikakortasun beharra | Intxaur mota erabakitzen du (estandarra vs erreakzioaren aurkakoa vs aurrekarga) | Zenbakizko tolerantziarik gabe "zehaztasun handia" eskatzea |
Arau praktikoa: abiadura oso handia eta marruskadura oso baxua behar badituzu, bola-torlojuak irabaz dezake. Bizirik irauten duen zaldi egonkor bat behar baduzu eguneroko erabilera eta zerbitzatzeko erraza daBerunezko Torloju Trapezoidalaaskotan, guztizko balio hobea ematen du.
Erosleen kontrol-zerrenda azkarra zure RFQan kopia dezakezu:
- Hariaren izendapena (adibidea: Tr 20×4), luzera eta bidaia eraginkorra
- Berun-eskakizuna (hastapen bakarra edo anitzekoa) eta helburuko abiadura lineala
- Amaierako mekanizazioaren xehetasunak (errodamenduen eserlekuak, giltzarriak, lauak, hariak)
- Intxaur mota (estandarra, brida, atzera-kontrakoa, azkoin bikoitza) eta muntatzeko mugak
- Material eta gainazaleko eskakizunak (korrosioa eta higadura itxaropenak)
- Erreakzio/garbiketa helburua eta errepikakortasun itxaropena
Materialak, gainazaleko tratamenduak eta fruitu lehorren aukerak
Materialak ez dira soilik "altzairua vs herdoilgaitza". Eremuan, parekatze okerrak zarata, urradura, korrosioa edo maiz ordezkatzea bihurtzen da. Pareketa egokia aspergarri bihurtzen da, modurik onenean.
| Osagaia | Aukera komunak | Noiz Aukeratu |
|---|---|---|
| Torlojuen materiala | Karbono altzairua, aleazio altzairua, altzairu herdoilgaitza | Karbonoa/aleazioa indarra eta kostua lortzeko; herdoilgaitza korrosiorako joera duten inguruneetarako |
| Gainazaleko tratamendua | Oxido beltza, nitrurazioa, kromatzea, zinka estaldura | Higadurarako nitrurazioa/kromoa; korrosioaren oinarrizko babeserako zinka; aukeratu ingurunearen arabera |

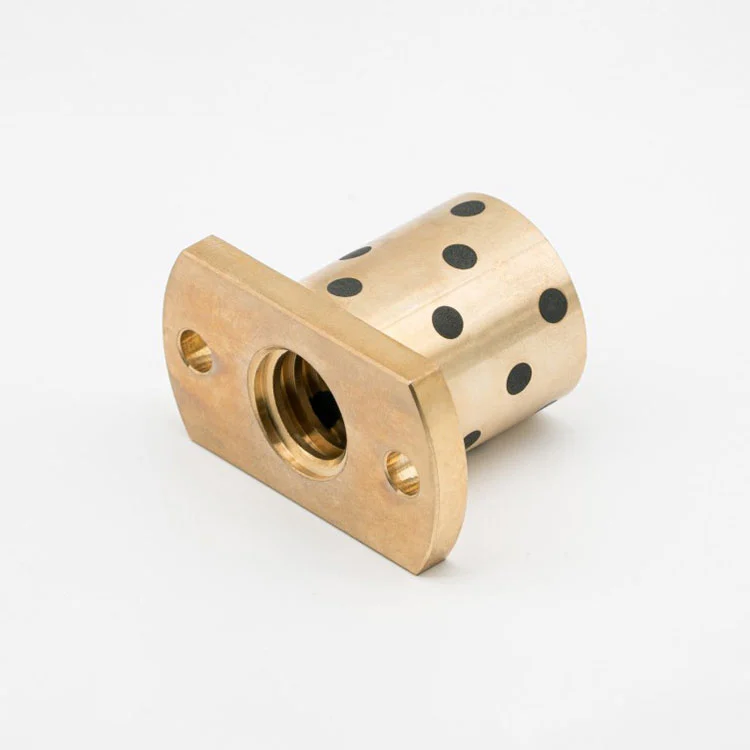

| Intxaur materiala | Brontzea, altzairua, ingeniaritza-polimeroa | Iraunkortasunerako brontzea; polimeroa zarata gutxiko eta funtzionamendu garbiagorako; karga handiko diseinu espezifikoetarako altzairua |
| Babes osagarriak | Garbigailuak, hauspoak, estalkiak, koipeak | Hautsez betetako inguruneak, partikula urratzaileak edo kanpoko ekipoak |
Fruitu lehorren hautapena "paperean ona" "makinan ona" bihurtzen da. Kutsadura espero baduzu, gida eta estalki egokidun intxaur polimero bat zarata murriztu eta lubrifikazioa erraztu dezake. Karga handia eta bizitza luzea espero badituzu, brontzea bikote klasikoa da. Helburua ez da perfekzioa, baizik errendimendu egonkorra mantentze maneiagarriarekin.
Erreakzioa, eraginkortasuna eta posizionamendu-estrategiak
Erreakzioa torlojuaren eta azkoinaren arteko tarte txikia da, mugimendu leuna eta hedapen termikoa ahalbidetzen dituena, baina eztanda, eskasa ere sor dezake. errepikakortasuna eta higadura irregularra. Trikimailua zure ingurunean modu fidagarrian mantendu dezakezun erreakzio txikiena aukeratzea da.
Sistema trapezoidaleetan erreakzioa kontrolatzeko ohiko moduak:
- Erreakzioen aurkako intxaurra: Askotan zatitutako diseinua edo malgukia funtzioa erabiltzen du sakea hartzeko; ona norabide aldaketak eta zehaztasun apala helburuetarako.
- Aurretik kargatutako azkoin bikoitza: Bi azkoin bata bestearen aurka egokituta; kontrol sendoagoa, askotan errepikagarritasun hobea lortzeko erabiltzen da.
- Ardatz gidatuen diseinua: Utzi gidari linealei alboko kargak maneiatzen; torlojua ardatz axialean zentratzen da, leuntasuna eta bizitza hobetuz.
Eraginkortasuna da erosleek gutxiesten duten beste pieza. ABerunezko Torloju Trapezoidalanormalean bola-torlojuak baino eraginkortasun txikiagoan ibiltzen da, hau da, zure motorrak pare gehiago behar du bultzada berdinerako. Baina trukean, sarritan, atzera-gidariari aurre egiten dion eta onartzen duen sistema sinpleagoa lortzen duzu mundu errealeko hautsa eta manipulazioa. Altxatze bertikalerako, segurtasun eta kostu abantaila bat izan daiteke.
Kokatzea zure lehentasuna bada, ez saiatu "zehaztasuna konpontzen" torlojuarekin bakarrik. Parekatu torlojua errodamendu egokiekin, azkoin zurrunekin eta gidari egonkorrak. Zehaztasuna sistemaren propietate bat da, ez zati bakarreko erosketa.
Hutsegiteak ekiditen dituen instalazioa eta mantentze-lanak
"Kalitate txarrari" leporatzen zaizkion lehen hutsegite asko instalazio-arazoak dira. Disko trapezoidalak indartsuak dira, baina ez zaie gustatzen behartuta egotea lerrokadura txarra konpentsatu.
Eragin handiko instalazio-ohiturak:
- Erabili muturreko errodamenduak/euskarri-bloke egokiak eta saihestu tarte luzeetarako cantilevered diseinuak.
- Ziurtatu azkoinaren karkasa lerrokatuta dagoela eta ez diola hariari alboko kargarik aplikatzen.
- Egiaztatu torloju-ardatzaren eta gida-errailen arteko paralelismoa; loteslea sarritan ezberdintasun geometriko txiki gisa hasten da.
- Aukeratu tenperatura eta abiadurarekin bat datorren lubrifikazioa eta mantendu koherentea.
- Gehitu babesa (estalkiak/hauspoak) hauts urratzaileak edo txirbilak daudenean.
Mantentzea erraza izan daiteke: garbitu, koipeztatu, higadura ikuskatu eta muntaian solterik dagoen egiaztatu. Zure aplikazioa etengabe edo gogor exekutatzen bada ingurunea, eraiki oinarrizko zerbitzu-tarte bat SOPetan. Ohitura bakarrak sarritan bikoiztu egiten du zerbitzu-bizitza.
Trapezoidala vs Bola Torlojua vs Gerrikoa
Erosleak sarritan "berritze espiral" batean gelditzen dira. Konparazio honek zure benetako erabilera kasurako ingeniaritza-maila egokia justifikatzen laguntzen dizu.
| Drive mota | Indarrak | Konpromisoak |
|---|---|---|
| Berunezko Torloju Trapezoidala | Iraunkorra, errentagarria, praktikoa karga askotarako, errazagoa da zaintzeko, atzerako gidatzeari aurre egin diezaioke | Eraginkortasun txikiagoa, tarte luzeetan abiadura mugak, erreakzioen kudeaketa behar da kokapen esturako |
| Bola torlojua | Eraginkortasun handia, abiadura handiagoa potentziala, marruskadura baxua, errepikakortasun handia | Kostu handiagoak, kutsaduraren aurrean sentikorragoak, ingurumen garbiagoa eta babesa eskatzen du |
| Gerrikoa/katea | Oso bidaia azkarra, trazu luzeak, sistema arinak | Luzapena, zurruntasun txikiagoa, mantentze-profil desberdina, ez da hain egokia abiadura motelean bultzada handirako |
Egunez egun funtzionatzeko ekipamenduak eraikitzen ari bazara, trapezoidala aukera "irabazle lasaia" izaten da murrizten duelako. sorkuntzan, mekanizazioan eta zerbitzuetan konplexutasuna. Hori da industria talde askok a zehazten jarraitzeko arrazoi handiaBerunezko Torloju Trapezoidalamodan dauden irtenbideak daudenean ere.
Ohiko galderak
Berunezko torloju trapezoidala egokia al da altxatze bertikalerako?
Bai, altxatzeko eta kokatzeko erabili ohi da. Diseinu askok atzera-gidatzearen aurkako erresistentzia lagungarria eskaintzen dute, eta hariaren geometria ona da
potentzia transmisiorako egokia. Segurtasunerako kritikoa den altxatzeko, berretsi karga-kasua, gehitu balazta/blokeatzeko neurri egokiak eta ez fidatzea
marruskadura bakarrik.
Nola murrizten dut erreakzioa proiektua birdiseinu bihurtu gabe?
Hasi atzera-erreakzioaren aurkako azkoin batekin edo azkoin bikoitzeko antolamendu batekin. Ziurtatu gidek alboko kargak maneiatzen dituztela ere; Erreakzioa askotan okerragoa da ardatza dagoenean
malgutzea edo lotzea. Ingurua zikina bada, aukeratu errendimendua mantentzen duen diseinu bat, lubrifikazioak eta kutsatzaileak aldatu arren.
Zein intxaur-material da hobea bizitza luzerako?
Brontzea industria-baldintza askotan iraunkortasuna lortzeko aukera frogatua da. Ingeniaritza-polimeroek zarata gutxitu eta garbiago funtziona dezakete konfigurazio batzuetan.
Aukera onena kargaren, abiaduraren, tenperaturaren eta kutsaduraren araberakoa da. Lotu materiala zure errealitate eragilearekin, ez soilik katalogo-diagrama batekin.
Bizkor egin al dezaket torloju trapezoidala trazu luzeetarako?
Ahal duzu, baina látigoa, laguntza estrategia eta beroa/higadura kontuan hartu behar dituzu. RPM handiko torloju lerden luzeek dardara egin dezakete. Irtenbideen artean a aukeratzea dago
diametro handiagoa, tarteko euskarriak gehituz, RPM murriztea berunaren aukeraketaren bidez edo beste disko mota bat erabiliz abiadura handiko bidaia oso luzeetarako.
Zer informazio bidali behar dut aurrekontu zehatza lortzeko?
Bidali hariaren izendapena, luzera, bidaia eraginkorra, karga (estatikoa/dinamikoa), abiadura eta betebehar-zikloa, intxaur mota/materiala, atzera-helburua, ingurunea,
eta amaierako mekanizazioaren xehetasunak. Hau da zure makinari egokitzen zaion eta muntaian ezustekoak saihesten dituen konfigurazio bat jasotzeko modurik azkarrena.
Hurrengo Urratsak
a hautatzeko prest bazaudeBerunezko Torloju Trapezoidalazure karga, abiadura eta bizi-zikloaren helburuekin bat datorrena, lan egin fabrikatzaile batekin tamaina estandarrak eta amaierako mekanizazio pertsonalizatua onartzen dituenak.Suzhou Maitu Screw Rod Manufacturing Co., Ltd. hornidura trapezoidala berunezko torlojuak eta bat datozen azkoinak industria-mugimendu-sistema praktikoetarako, ingurune eta muntaketa-beharretara egokitutako aukerekin.
Partekatu zure trazua, karga, abiadura eta erreakzio helburua, eta konfigurazio fidagarri bat azkar murrizten lagunduko dizugu; ondoren, berretsi xehetasunak marrazketa argia ekoizpenaren aurretik. Prezioetarako eta laguntza teknikorako,jarri gurekin harremanetangaur.
