Nola hobetu ditzakete Ultra Doitasuneko Gida Linealek zehaztasuna, egonkortasuna eta fidagarritasuna mugimendu-sistema modernoetan

Artikuluaren laburpena: Ultra Doitasuneko Gida Linealakezinbestekoak dira posizionamendu oso zehatza, bidaia leuna, zurruntasun handia eta epe luzerako errepikagarritasuna eskatzen duten mugimendu-sistemetarako. Erdieroaleen ekipamenduetatik eta doitasuneko makina-erremintatik robotika eta gailu medikoetaraino, gida lineal egokiak zuzenean eragin dezake mekanizazio-kalitatean, ekipoen egonkortasunean eta funtzionamendu-kostuetan. Artikulu honek zehaztasun handiko gida-bideek nola funtzionatzen duten azaltzen du, zein zehaztapen axola gehien, zehaztasun-kalifikazioak nola alderatzen diren eta erosleek fabrikatzaile profesional baten irtenbide fidagarri bat hautatzerakoan kontuan izan behar dutena, esaterako.Maitu.

Aurkibidea

• Zergatik dira garrantzitsuak Ultra Doitasuneko Gida Linealak?
• Zein ezaugarri teknikok definitzen dute errendimendu handiko gida lineala?
• Nola eragiten dute zehaztasun-kalifikazioek eta perdoiek errendimenduan?
• Zein materialek eta gainazaleko tratamenduek epe luzerako zehaztasuna onartzen dute?
• Non erabili ohi dira Ultra-Doitasuneko Gida Linealak?
• Nola hautatu behar duzu gida lineal egokia?
• Zein kalitate-kontrol espero beharko lukete erosleek?
• Maiz egiten diren galderak
• Azken Gogoetak

Zergatik dira garrantzitsuak Ultra Doitasuneko Gida Linealak?

Automatizazio modernoan, mugimendu lineala jada ez da osagai bat A puntutik B puntura mugitzea besterik. Erdieroaleen fabrikazioak, doitasuneko ikuskapenak, CNC mekanizazioak, robotikak eta ekipamendu medikoak askotan mugimendu errepikakorra eskatzen dute desbideratze oso txikiekin. Aplikazio hauetan, errore geometriko mikrometro batzuk ere eragin dezakete produktuaren kalitatean, muntaiaren zehaztasunean edo neurketaren emaitzetan.

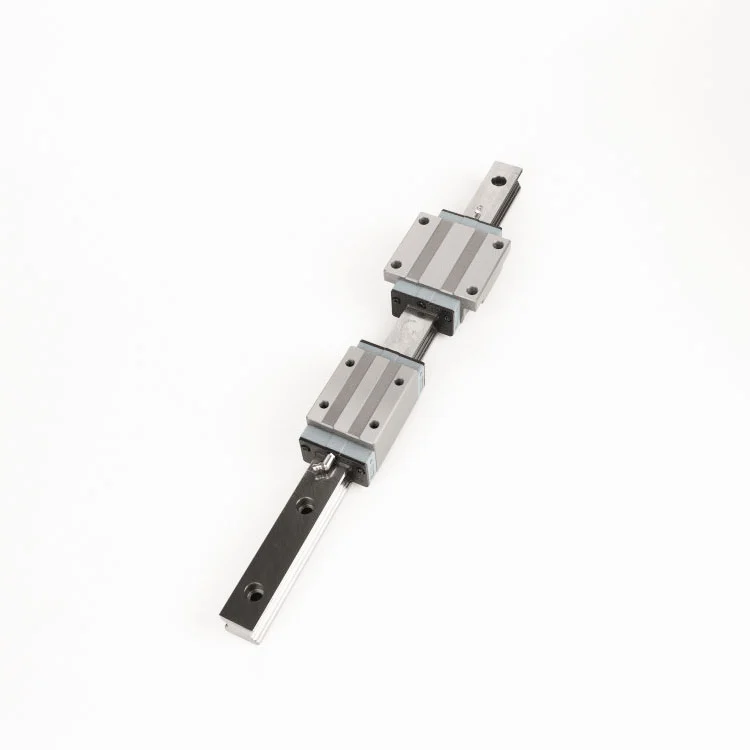

Ultra Precision Lineal Guides gida-errailaren eta bagoiaren arteko ijezketa-mugimendu kontrolatutako interfazea eskaintzen dute. Beraien bideen geometria optimizatuek, arreta handiz lurrean muntatzeko gainazalek eta fabrikazio kontrolatutako perdoiek nahi ez diren bibrazioak, posizio-aldakuntzak eta joko mekanikoa gutxitzen laguntzen dute.

Maitu-k mugimendu linealeko produktuak garatzen ditu aplikazio industrial zorrotzetarako eta 12 urte baino gehiagoko esperientzia du doitasuneko osagaien fabrikazioan eta erlazionatutako soluzioetan. Bere zehaztasun handiko gidak zurruntasunaren, dimentsioaren koherentziaren, karga-errendimenduaren eta epe luzeko fidagarritasunaren inguruan diseinatuta daude, gida lineal arruntek zehaztasun nahikoa ematen ez duten sistemetarako egokiak izanik.

Ultra-zehaztasun gida baten balioa, beraz, ez da bere dimentsioko tolerantziara mugatzen. Zehaztasun geometrikoaren, materialaren propietateen, aurrekargaren portaeraren, instalazioaren kalitatearen, lubrifikazioaren, zigilatzea eta kalitatearen ikuskapenaren konbinazioa da mundu errealeko mugimenduaren errendimendua zehazten duena.

Zein ezaugarri teknikok definitzen dute errendimendu handiko gida lineala?

Zehaztasun-gida lineal bat mugimendu-osagai oso gisa ebaluatu behar da zehaztasun-zenbaki bakar baten bidez baino. Hainbat ezaugarri teknikok elkarrekin funtzionatzen dute bere errendimendua zehazteko.

Lau puntuko kontaktua eta karga banaketa

Ibilgailuen egitura optimizatu batek aplikatutako kargak hainbat kontaktu-puntutan banatu ditzake. Horrek gidari indar erradialak, alboko indarrak eta momentu-kargak modu eraginkorragoan kudeatzen laguntzen dio, batez ere ardatz anitzeko ekipoetan.

Zehaztasun-lurraren gainazalak

Lurpeko bideek eta muntatze-azalek bagoiaren bidaia leunagoa eta dimentsio-koherentzia hobetzen laguntzen dute. Maitu-k Ra 0,4-0,8 μm-ko gainazaleko akabera duten lurreko bide-bideak zehazten ditu bere ultra-doitasun serierako.

Zurruntasun handia

Zurruntasuna bereziki garrantzitsua da gidak erreminta astunak, ebaketa-indarrak, ikuskapen-moduluak edo ardatz anitzeko mekanismoak onartzen dituenean. Gidabide zurrun batek deformazioa murrizten eta posizio-egonkortasuna mantentzen lagun dezake lan-kargetan.

Zigilatzea eta lubrifikazio fidagarria

Kutsadura kezka nagusia da mugimendu linealeko sistemetan. Labirinto anitzeko zigiluak integratutako elementu kutsatzaileak ijezketa-elementuetara eta bideetara iristen ez daitezen lagun dezakete. Aukerako lubrifikazio-soluzioek mantentze-eskakizunak are gehiago murrizten dituzte funtzionamendu luzean.

• Mugimendu lineal egonkorra eta leuna
• Karga handia eta momentu-karga gaitasuna
• Bibrazio murriztua bidaian zehar
• Muntatzeko eta martxan jartzeko zehaztasuna kontrolatua
• Hautsaren eta kanpoko kutsatzaileen aurkako babesa
• Mantentze-tarte luzeagoak behar bezala lubrifikatuta

Nola eragiten dute zehaztasun-kalifikazioek eta perdoiek errendimenduan?

Zehaztasun-mailak dimentsio kritikoak eta ezaugarri geometrikoak zenbateraino kontrolatzen diren zehazten du. Errail paralelo anitzak edo ardatz koordinatuak dituzten aplikazioetarako, gida-bideen arteko koherentzia bereziki garrantzitsua da dimentsio-desberdintasun txikiak pilatu daitezkeelako instalazioan eta funtzionamenduan.

Esaterako, Maituren ekoizpen-datuek hainbat zehaztasun-maila eskaintzen dituzte, besteak beste, N, H, P, SP eta UP. UP klaseak zerrendatutako barrutian zehaztasun handiena duen kategoria adierazten du.

Oharra: bistaratzen diren balioak altuera eta zabaleraren (△H eta △W) produkzio-parametroak dira eta gida-konfigurazio espezifikoekin eta aplikazio-eskakizunekin batera ebaluatu behar dira.

Mugimendu sinkronizatua behar duten sistemetarako, doitasun-maila handiago bat hautatzeak koherentzia dimentsional handiagoa eman dezake. Hala ere, kalifikazio altuena ez da automatikoki makina bakoitzerako aukerarik onena. Erosleek beharrezko zehaztasuna, karga, trenbidearen luzera, instalazio-baldintzak, funtzionamendu-ingurunea eta proiektuaren kostu osoa orekatu behar dituzte.

Zein materialek eta gainazaleko tratamenduek epe luzerako zehaztasuna onartzen dute?

Materialen hautaketak gogortasunari, higadura-erresistentziari, dimentsio-egonkortasunari eta zerbitzu-bizitzari eragiten dio zuzenean. Karbono handiko kromodun altzairua, SUJ2-ren baliokidea den materiala esaterako, oso erabilia da ijezketa-harremanetarako osagai zorrotzetarako, bero tratamendu egokiaren ondoren gogortasun handia lor baitezake.

Maitu-ren gida lineal ultra-doitasunezko serieak karbono handiko kromozko errodamenduen altzairua erabiltzen du, gutxi gorabehera 58-62 HRC-ko gogortasun zehatzarekin. Zehaztasun-lurretako bideek eta tratamendu termiko kontrolatuek etengabeko funtzionamendurako kontaktu-azalera egonkorra sortzen laguntzen dute.

Aplikazio-ingurunearen arabera, gainazaleko tratamenduak ere kontuan hartu daitezke. Oxido beltzak eta elektrorik gabeko nikelak gainazaleko babes gehigarria eskain dezakete eta erabilgarria izan daiteke korrosioarekiko erresistentzia edo ingurumenaren iraunkortasuna kontuan garrantzitsua denean.

• Oinarrizko materiala:Karbono handiko kromodun altzairua
• Gogortasuna:58-62 HRC gutxi gorabehera
• Raceway amaiera:Gutxi gorabehera Ra 0,4-0,8 μm
• Aukerako babesa:Oxido beltza edo elektrorik gabeko nikelak

Non erabili ohi dira Ultra-Doitasuneko Gida Linealak?

Mugimendu-eskakizunak zenbat eta estuagoak izan, orduan eta balio potentzial handiagoa izango du doitasun handiko gidaliburuak. Osagai hauek bereziki garrantzitsuak dira ekipoek etengabeko mugimendua edo kanpoko kargak maneiatzen dituzten bitartean kokapen errepikakorra mantendu behar dutenean.

Ekipo erdieroaleak

Ostia maneiatzeko, ikuskatzeko, banatzeko eta ontziratzeko ekipoek oso kontrolatutako mugimendua eska dezakete. Gidatze lineal egonkorrak kokapen-sistemei errepikakortasuna mantentzen eta nahi ez diren bibrazioak murrizten laguntzen die.

Zehaztasun Makina Erremintak

CNCa eta zehaztasun handiko beste mekanizazio-ekipo batzuk mugimenduaren osagai zurrunen araberakoak dira ebaketa-zehaztasuna eta erreminta errepikagarria kokatzea laguntzeko.

Robotika industriala

Sistema robotikoekin erabiltzen diren ardatz linealek karga aldagarriak eta mugimendu eredu konplexuak izan ditzakete. Momentu-karga-gaitasun sendoak ardatz anitzeko konfigurazioetan egonkortasuna mantentzen lagun dezake.

Zehaztasun Neurketa Tresnak

Neurketa-ekipoa bereziki sentikorra da desbideratze mekanikoarekiko. Mugimendu leunak eta kontrolatutako tolerantzia geometrikoak neurketa-erroreen iturri mekanikoak murrizten lagun dezakete.

Ekipamendu medikoa

Fabrikazio medikoek eta doitasun-tresnek askotan kokapen fidagarria, mugimendu kontrolatua eta gainazaleko babes egokia eskatzen dute. Gida hautaketak errendimendu mekanikoa eta ingurumen-eskakizunak kontuan hartu behar ditu.

Nola hautatu behar duzu gida lineal egokia?

Iragarkitako zehaztasun-klasean soilik oinarritutako gida-bide bat aukeratzeak diseinu desegokia ekar dezake. Ikuspegi hobea da ingurune eragile osoa eta eskakizun mekanikoak ebaluatzea.

1. Zehaztu behar den kokapen-zehaztasuna:Helburuaren zehaztasuna, errepikakortasuna eta desbideratze geometriko onargarria definitzea.
2. Kalkulatu karga estatikoak eta dinamikoak:Kontuan izan karga erabilgarria, azelerazioa, ebaketa-indarra, momentu-kargak eta karga-banaketa.
3. Egiaztatu trenbidearen luzera:Errail luzeagoek tolerantzia-eskakizun desberdinak izan ditzakete, beraz, luzera eta doitasun-maila batera ebaluatu behar dira.
4. Ingurumen-baldintzak ebaluatzea:Kontuan hartu hautsa, hezetasuna, tenperatura, substantzia korrosiboak eta gela garbiaren baldintzak.
5. Aukeratu lubrifikazio egokia:Lubrifikazio egokia ezinbestekoa da marruskadura murrizteko eta ijezketa-errendimendu koherentea laguntzeko.
6. Berretsi instalazioaren zehaztasuna:Gida oso zehatz batek ere ezin du konpentsatu gaizki mekanizatutako edo gaizki lerrokatuta dagoen muntatze-azalera.
7. Eskatu ikuskapen-dokumentazioa:Ikuskapen teknikoen txostenek hornitutako osagaiek adostutako zehaztapenak betetzen dituztela frogatzen dute.

Baldintza zorrotzak dituzten proiektuetarako, ingeniariek bagoiaren konfigurazioa, aurrekarga, muntatze metodoa, trenbideen paralelismoa, unitate-sistemaren elkarrekintza eta espero den zerbitzu-zikloa ere kontuan izan beharko dituzte zehaztapena amaitu aurretik.

Zein kalitate-kontrol espero beharko lukete erosleek?

Zehaztasun-osagaiek kalitate-kontrol neurgarria eskatzen dute, ikusizko ikuskapena bakarrik baino. Hornitzaile profesional batek lehengaiak, tratamendu termikoa, artezketa, dimentsioaren egiaztapena, exekuzioaren errendimendua eta azken ikuskapena biltzen dituzten prozesuak izan behar ditu.

Maitu-k dio bere fabrikazio prozesuak ERPan oinarritutako kalitatearen trazabilitatea erabiltzen duela karbono handiko kromoa duten altzairuak biltegiratzetik tratamendu termikoa, zehaztasun artezketa eta azken ikuskapenaren bidez. Bere gidariek profilaren proiekzioa, zarata ebaluazioa eta karga egiaztatzea ere menpe daude, eskaerak egiteko ikuskapen-dokumentazioarekin.

Ikuspegi hau garrantzitsua da OEMentzat eta ingeniaritza taldeentzat, ikuskapen-datu trazagarriek sarrerako kalitate-kontrola, proiektuaren dokumentazioa eta epe luzerako mantentze-erabakiak onartzen dituztelako.

Maitu-k Suzhou-ko funtzionamendua hasi zenetik garatutako doitasun-torlojuen eta osagai linealen 16.000 zehaztapen baino gehiagoren berri ere ematen du, mundu mailako 5.000 bezero baino gehiagori zerbitzatzeko esperientziarekin batera. Bere ekoizpen-baliabideen artean Suzhou eta Dongguan-eko instalazioak daude, kantitate txikiko eskakizunak eta ekoizpen-eskaera handiagoak onartzen dituztenak.

Maiz egiten diren galderak

Zer dira Ultra Doitasuneko Gida Linealak?

Ultra Precision Lineal Guides zehaztasun handiko mugimendu linealaren osagaiak dira, kokapen kontrolatua, bidaia leuna, zurruntasun handia eta tolerantzia geometriko koherenteak behar dituzten aplikazioetarako diseinatuta. Erdieroaleen ekipoetan, doitasun-makina-erremintetan, robotikan, neurketa-ekipoetan eta fabrikazio medikoan erabiltzen dira.

Zerk bereizten ditu UP-gradeko gidaliburu linealak kalifikazio estandarretik?

Goi-mailako gidabideak kalifikazio estandarrak baino dimentsio estuagoekin fabrikatzen dira. Adibidez, Maitu-k zerrendatutako produkzio-parametroek △H eta △W 2 μm-ko hobari bat erakusten dute 500 mm-ko luzera duten UP-mailako errailetarako. Kalifikazio baten benetako egokitasuna makinaren diseinu osoaren eta behar den zehaztasunaren araberakoa da.

Zein material erabili ohi da doitasun handiko gida linealetarako?

Karbono handiko kromozko errodamenduen altzairua mugimendu linealeko aplikazio zorrotzetarako hautatzen da, bero tratamenduaren ondoren gogortasun eta higadura erresistentzia handia lor dezakeelako. Maitu-k SUJ2-ren baliokidea den materiala zehazten du gutxi gorabehera 58-62 HRC gogortasuna duen bere ultra-doitasun serierako.

Nola hobetu daiteke gida linealaren zerbitzu-bizitza?

Instalazio zuzenak, aurrekarga egokiak, lubrifikazio egokiak, kutsaduraren kontrolak, kargaren banaketa egokiak eta ikuskapen erregularrak zerbitzu-bizitzari laguntzen diote. Gidabide zigilatuek eta gainazaleko tratamendu egokiek babes gehigarria eman dezakete funtzionamendu-ingurune zailetan.

Doitasun handiko gidak egokiak al dira gela garbietarako edo erdieroaleen aplikazioetarako?

Egokiak izan daitezke gidaren konfigurazioa, lubrifikazioa, zigilatzea, gainazalaren tratamendua eta garbitasun baldintzak aplikazioarekin behar bezala egokitzen direnean. Ingurune sentikorretarako, erosleek materiala, estaldura, lubrifikazioa, partikulen kontrola eta ikuskapen-eskakizunak eztabaidatu beharko lituzkete hornitzailearekin eskaera egin aurretik.

Azken Gogoetak

Ultra Doitasuneko Gida Linealek zeregin garrantzitsua dute mugimenduaren zehaztasunak, zurruntasunak, errepikakortasunak eta fidagarritasunak ekipoen errendimendua zuzenean eragiten duten aplikazioetan. Irtenbide egokia hautatzeak zehaztasun-kalifikazio nominalak alderatzea baino gehiago eskatzen du. Materialaren kalitatea, bideen akabera, karga banaketa, zigilatzea, lubrifikazioa, instalazio-baldintzak, ikuskapen-prozedurak eta aplikazio-eskakizunak batera hartu behar dira kontuan.

12 urte baino gehiagoko esperientziarekin, zehaztasun-higidura linealeko teknologian, produktu-zorro zabalarekin, produkzio-parametro zehatzekin eta kalitate-kontroleko prozesu trazagarriekin, Maitu-k gida linealak eskaintzen ditu aplikazio industrial zorrotzetarako. CNC ekipoen, erdieroaleen makineria, robotika, doitasun neurketa edo fabrikazio medikorako gidak ebaluatzen ari bazara, lortu informazio gehiago Ultra Doitasuneko Gida Linealei buruz etajarri gurekin harremanetanzure zehaztasuna, karga, trenbidearen luzera, ingurumena eta pertsonalizazio eskakizunak eztabaidatzeko.
