Artikuluaren laburpena:Materialak manipulatzeko ekipamenduak mugimendu lineal azkarra, kokapen fidagarria, karga-ahalmen handia eta funtzionamendu egonkorra behar ditu maiz martxan-gelditzeko baldintzetan. TheC7 Berunezko Bola Torlojua Materialak manipulatzekotikMaituC7 doitasuna, berun handiko transmisioa, erresistentzia handiko eraikuntza eta konfigurazio pertsonalizatuak konbinatzen ditu AGVak, biltegi-pilatzaileak, plataforma jasotzaileak, materialak manipulatzeko robotak eta sistema logistiko automatizatuak laguntzeko.
Aurkibidea
- Zergatik behar du materialak manipulatzeko C7 berunezko bola-torloju handi bat?
- Zeintzuk dira oinarrizko ezaugarriak?
- Zein zehaztapen alderatu behar dituzte erosleek?
- Nola hobetzen du materialak manipulatzeko errendimendua?
- Non erabiltzen da?
- Nola hautatu behar duzu eredu egokia?
- Zein mantentze-praktikek luzatzen dute zerbitzu-bizitza?
- Maiz egiten diren galderak
Zergatik behar du materialak manipulatzeko C7 berunezko bola-torloju handi bat?
Materialak manipulatzeko sistema modernoek gero eta karga astunagoak mugitzea espero da, ziklo-denbora laburrak eta kokapen errepikakorra mantenduz. Ohiko transmisio mekanikoko osagaiek zailtasunak izan ditzakete ekipoak bizkortu, moteldu, gelditu, atzera egin eta behin eta berriro kokatu behar direnean lanaldi osoan zehar.
Bola torloju batek motor birakariaren sarrera mugimendu lineal kontrolatuan bihurtzen du torlojuaren eta azkoinaren artean birzirkulazio bolen bidez. Rolling-kontaktu mekanismo honek marruskadura murrizten laguntzen du transmisio eraginkor eta zehatza eskaintzen duen bitartean. Materialak manipulatzeko ekipoetarako, berunezko konfigurazio handi batek beste abantaila garrantzitsu bat gehitzen du: torlojuak bira bakoitzeko bidaia lineal luzeagoa lor dezake.

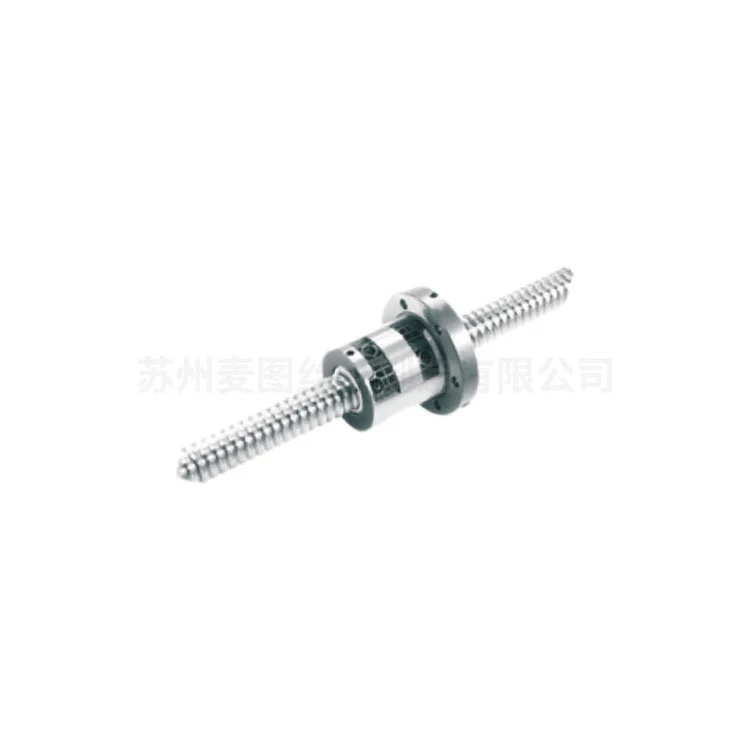

Maituren C7 Berunezko Bola Torlojua Materialak maneiatzeko berariaz garatu da baldintza hauen inguruan. Bere C7 doitasun-maila, berun handiko geometria, erresistentzia handiko aleazio altzairuaren eraikuntza eta kargara bideratutako diseinua egokia da altxatzea, transferitzea, kokatzea eta mugimendu automatizatua dakarten aplikazio zorrotzetarako.
Fabrikatzaileak argitaratutako zehaztapenen arabera, hautatutako konfigurazioak 500 kg-tik 5.000 kg-ra gutxi gorabehera kargarako diseinatuta daude, eta diseinu pertsonalizatuak aplikazioen eskakizunen arabera garatu daitezke. Produktua tailerretan, biltegietan, zentro logistikoetan eta beste industria-ingurune batzuetan jarduteko ere kokatzen da.
Zeintzuk dira oinarrizko ezaugarriak?
1. Karga-eraikuntza astunekoa
Materialak manipulatzeko sistemek karga estatikoak ez ezik, azelerazioan, dezelerazioan, altxatzean eta gelditzean sortutako indar dinamikoak ere jasan ditzakete. Bola-torlojuak erresistentzia handiko aleazio-altzairua eta zehaztasun-prozesamendua erabiltzen ditu karga-baldintza zorrotzei eusteko.
- Karga astuneko transmisio-aplikazioetarako diseinatua
- Mugimendu errepikakorretan sortutako kolpearekiko erresistentzia handia
- Material astunak jasotzeko eta transferitzeko egokia
- Ekipamendu-egitura desberdinetarako neurri pertsonalizatuetan eskuragarri dago
2. C7 Kokapen Kontrolaturako zehaztasuna
Kokapen-zehaztasunak garrantzia du materialak manipulatzeko sistema batek produktuak toki zehaztu batean jarri behar dituenean. Argitaratutako produktuaren informazioak ±0,02 mm-ko kokapen-errore bat zehazten du, sistema-diseinatzaileentzako zehaztasun-erreferentzia baliagarria eskainiz.
Horrek konfigurazioa egokia egiten du kontrolatu gabeko mugimenduak edo kokapen desbideraketak beherako eragiketetan eragina izan dezakeen manipulazio automatikoko zereginetarako.
3. Berun handia bidaia lineal azkarragorako
Berunak zehazten du torlojuaren bira batean azkoina noraino doan axiala. Berun handiagoak motorraren bira bakoitzeko bidaia lineal handiagoa eman dezake, eta hori bereziki erabilgarria da materialak manipulatzeko ekipoek ibilaldi luze samarrean zehar mugimendu azkarra behar dutenean.
Hori dela eta, berun handiko bola-torlojuak diseinatzaileei transmisio-abiadura, motor-sarrera eta ekipoen ziklo-denbora orekatzen lagun diezaieke, motorraren biraketa-abiadura besterik gabe handitu gabe.
4. Maiz Start-Stop Eragiketara moldagarritasuna
AGV-ek, biltegi-pilagailuek, plataforma jasotzaileak, transferentzia-sistemek eta manipulazio-robotek askotan azelerazio- eta dezelerazio-zikloen bidez funtzionatzen dute. Produktuaren egitura funtzionamendu-eredu horiekin lotutako inpaktua eta nekea jasateko diseinatuta dago.
5. Konfigurazio mekaniko pertsonalizagarria
Materialak manipulatzeko makinek oso gutxitan partekatzen dituzte neurri berdinak. Maituk aukera pertsonalizatuak eskaintzen ditu diametroa, beruna, norabidea, azkoinaren konfigurazioa, luzera eta bestelako eskakizun mekanikoetarako. Horri esker, ingeniariek transmisio-osagai bat benetako makinaren arkitekturaren arabera hauta dezakete, osagai estandar bat diseinu desegoki batera behartu beharrean.
Zein zehaztapen alderatu behar dituzte erosleek?
Bola-torlojua erosi aurretik, ingeniariek diametroa, beruna, doitasuna, azkoin mota, trazuaren luzera, karga-eskakizunak eta instalazioaren norabidea elkarrekin ebaluatu behar dituzte. Diametro egokia baina beruna edo azkoinaren konfigurazio desegokia duen osagai batek baliteke sistemaren errendimendua espero ez izatea.
| Eredua | Zehaztasuna | Diametroa | Beruna | Norabidea | Max. Luzera | Aplikazio tipikoa |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Eskuin | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Ezker/Eskuin | 3000 mm | Biltegiko pilatzailea |
| SCR02525 | C7 | 25 mm | 25 mm | Eskuin | 6000 mm | Materialak manipulatzeko robota |
| SCR03232 | C7 | 32 mm | 32 mm | Eskuin | 6000 mm | Garrantzia handiko plataforma jasotzailea |
| Pertsonalizatua | C7 | 12-63 mm | 20-100 mm | Ezker/Eskuin | Pertsonalizatua | Manipulazio Ekipamendu Espezializatuak |
Argitaratutako sortak frogatzen du produktuaren kontzeptu berak makinen tamaina eta manipulazio eskakizun desberdinak estali ditzakeela. Ekipamendu pertsonalizatuetarako, karga, abiadura, trazua, muntatzeko dimentsioak, lan-zikloa eta ingurumen-baldintzak eman behar dira azken zehaztapenaren aurretik.
Nola hobetzen du materialak manipulatzeko errendimendua?
Transmisio-eraginkortasun handiagoa
Fabrikatzaileak dio produktuak funtzionamenduan zehar eraginkortasun mekanikoa % 90etik gora mantendu dezakeela. Transmisio-eraginkortasun handiak motorraren eta mekanismo linealaren arteko energia-galerak murrizten laguntzen du, eta horrek baliotsua izan daiteke etengabe funtzionatzen duten ekipoetarako edo maiz mugimendu-zikloak egiteko.
Manipulazio Ziklo azkarragoak
Berun handiko geometriak bira bakoitzeko mugimendu lineal gehiago ahalbidetzen du. Horrek bidaia-denbora laburtzen lagun dezake altxatzeko, transferitzeko, kokatzeko eta beste manipulazio-prozesu errepikakorrak egiteko.
Kokapen zehatza
C7 doitasunak mugimendu lineal kontrolatua onartzen du. Biltegi automatizatuetan eta ekoizpen-inguruneetan, kokapen errepikagarriak ekipoak garraiagailuekin, biltegiratze-kokapenekin, lan-estazioekin eta karga-puntuekin lerrokatzen lagun dezake.
Eragiketa Astun Egonkorra
Erresistentzia handiko materialak eta kolpeen aurkako egitura-diseinua garrantzitsuak dira torlojuak karga astunetan edo maiz azelerazio eta dezeleraziopean funtzionatzen duenean. Neurri zuzena oraindik ezinbestekoa da benetako karga-ahalmena sistema mekaniko osoaren eta funtzionamendu-baldintzen araberakoa delako.
Non erabiltzen da?
Materialak maneiatzeko berunezko bola-torloju handia C7 manipulazio automatiko eta industrialentzako sistema zabal baterako aplikagarria da.
- Biltegiko pilatzaileak:Biltegiratze sistemetan jasotzeko eta kokatzeko eragiketak onartzen ditu.
- AGVak:Gidatutako ibilgailu automatizatuek erabiltzen dituzten altxatze- edo kokapen-mekanismo linealetan integra daiteke.
- Materialak manipulatzeko robotak:Transmisio lineala eskaintzen du transferentzia eta kokapen automatizaturako.
- Garraio handiko plataforma jasotzaileak:Mugimendu bertikalerako egokia, non karga-ahalmena eta posizionamendua garrantzitsuak diren.
- Transferentzia gurdiak:Lehengaien, osagaien eta amaitutako produktuen mugimendu kontrolatua onartzen du.
- Ekipamendu logistikoa:Sailkatzeko, kargatzeko, deskargatzeko eta transferentzia automatikoko sistemetan integra daiteke.
- Industri tailerrak:Produkzio-eremu ezberdinen artean materialen mugimendua automatizatzen laguntzen du.
Sistema automatizatu konplexuetarako, bola-torlojua serbomotorrarekin, akoplamenduarekin, gida linealarekin, euskarri-errodamenduarekin, lubrifikazio-sistemarekin eta kontrol-sistemarekin batera ebaluatu behar da. Transmisio-osagaia mugimendu-arkitektura orokorraren zati bat baino ez da.
Nola hautatu behar duzu eredu egokia?
Bola-torlojua hautatzea benetako funtzionamendu-baldintzetatik hasi behar da, produktuaren izenarekin baino. Hautaketa prozesu praktiko batek urrats hauek ditu:
- Zehaztu karga:Kalkulatu torlojuak jasan behar dituen karga estatiko eta dinamikoak.
- Definitu behar den bidaia:Ezarri trazu eraginkorra eta torlojuaren gehienezko luzera.
- Ezarri behar den abiadura:Zehaztu nahi den abiadura lineala eta kalkulatu dagokion torlojuaren biraketa-abiadura.
- Hautatu liderra:Berun handiago batek, oro har, mugimendu lineal handiagoa ematen du bira bakoitzeko eta abiadura handiko bidaiak onartzen ditu.
- Egiaztatu zehaztasun-eskakizunak:C7 automatizazio orokorreko eta materialak manipulatzeko aplikazio askotan egokia izan daiteke, eta doitasun handiagoko sistemek beste zehaztasun klase bat eska dezakete.
- Egiaztatu instalazio-lekua:Egiaztatu ardatzaren diametroa, azkoinaren dimentsioak, euskarriaren egitura eta muntatzeko espazio erabilgarria.
- Kontuan hartu ingurumena:Hautsa, hezetasuna, tenperatura, kutsadura eta korrosio arriskuak kontuan hartu behar dira konfigurazioa amaitu aurretik.
Konponbide pertsonalizatu baterako, Maituk gomendatzen du ekipamenduaren karga, manipulazio-abiadura, instalazio dimentsioak eta lan-ingurunea eskaintzea, bere ingeniaritza-taldeak ereduak lotzen eta konfiguratzen lagundu dezan.
Zein mantentze-praktikek luzatzen dute zerbitzu-bizitza?
Bola torloju sendo batek ere mantentze egokia behar du. Lubrifikazio zuzena eta kutsadura-kontrola bereziki garrantzitsuak dira, hondakinek elementu ibiltarien eta bideen gainazaletan eragin dezaketelako.
- Lubrikatu aldizka:Argitaratutako mantentze-gidak tenperatura altuko eta higadura erresistentea den koipea gomendatzen du gutxi gorabehera 120 funtzionamendu-orduz behin, benetako lan-baldintzen arabera moldatuz.
- Mantendu torlojua garbi:Kendu hautsa, txirbilak eta beste kutsatzaile batzuk torlojuaren eta azkoinen eremutik.
- Begiratu babes-egitura:Egiaztatu hauts-estalkiak eta lotutako babes-osagaiak kaltetuta dauden.
- Saihestu gainkarga:Diseinatutako karga-tartetik haratago jarduteak higadura bizkortu eta torlojua edo bolak kaltetu ditzake.
- Ikuskatu aldizka:Egiaztatu finkapena, hariaren higadura, bolaren mugimendua, bibrazioa, kokapen-zehaztasuna eta zarata anormala.
- Erabili zerbitzu profesionala beharrezkoa denean:Hariaren kalteak, bola trabatzea edo karga-jasateko arazo larriak teknikari kualifikatuek ebaluatu behar dituzte.
Mantentze-tarteak, azken finean, benetako lan-zikloari, kutsadura-mailari, kargari, abiadurari, lubrifikazio motari eta fabrikatzaileen gomendioei egokitu behar zaizkie.
Maiz egiten diren galderak
Zein karga-gaitasun dago eskuragarri?
Argitaratutako produktuaren informazioak 500 kg eta 5.000 kg bitarteko karga-tartea adierazten du, hautatutako diametroaren eta modeloaren arabera. Benetako karga baimendua aplikazioaren kalkulu espezifikoen bidez baieztatu behar da.
Hautsez beteriko biltegietako inguruneetan funtziona dezake?
Bai. Produktua hautsaren aurkako eta korrosioaren aurkako gogoetekin diseinatuta dago manipulazio industrialeko inguruneetarako. Zigilatze, garbiketa eta lubrifikazio egokiak garrantzitsuak izaten jarraitzen dute epe luzerako funtzionamendurako.
Egokia al da maiz martxan jartzeko eta gelditzeko aplikazioetarako?
Bai. Bere diseinuak talkaren erresistentzia eta nekearen errendimendua azpimarratzen ditu behin eta berriz azelerazioa, dezelerazioa, abiaraztea eta geldialdia dakarten aplikazioetarako.
Nola aukeratzen dut eredu egokia?
Eman behar den karga, abiadura lineala, trazuaren luzera, instalazioaren neurriak, funtzionamendu-norabidea, lan-zikloa eta ingurumen-baldintzak. Parametro horiei esker, diametroa, beruna, azkoinaren konfigurazioa eta zehaztapen orokorra ebalua daitezke.
Bola torlojua pertsonalizatu al daiteke?
Bai. Maitu-k konfigurazio pertsonalizatuak eskaintzen ditu dimentsioak, beruna, norabidea, azkoin mota, luzera eta materialak manipulatzeko ekipo espezializatuetarako beste eskakizun batzuk.
Zein da berme epea?
Fabrikatzaileak argitaratutako produktuaren informazioak 12 hilabeteko berme-epea zehazten du gizakiak ez diren kalitate-arazoetarako, aplikagarriak diren berme-baldintzen arabera.
Ondorioa: Manipulazio automatizaturako transmisio egokia hautatzea
Ondo aukeratutako bola-torlojuak zuzenean eragin dezake materialak manipulatzeko ekipoen abiaduran, kokapen-koherentzian, energia-eraginkortasunean eta egonkortasun operatiboan. Materialak manipulatzeko berunezko bola handiko C7 berunezko torlojuak berun handiko transmisioa C7 zehaztasunarekin, sendotasun handiko eraikuntza eta pertsonalizazio aukerekin konbinatzen ditu AGV, biltegi-pilagailu, manipulazio robot, plataforma jasotzaile eta logistika-ekipamendu automatizatuetarako. Karga, abiadura, traza edo instalazio konfigurazio espezifikoak behar dituzten proiektuetarako, informazio gehiago materialak maneiatzeko berunezko bola-torloju handiari buruz edocojarri gurekin harremanetanzure aplikazioaren eskakizunekin irtenbide egoki bat eztabaidatzeko Maituren ingeniaritza taldearekin.
